自動化鋰電池分容測試柜TPB5V10A-400

產品參數

型號：TPB5V10A-400

類別：能源測試解決方案

產品詳情

一、產品描述

　　自動化分容柜系統是采用現代電子監測、控制裝置代替人工，對每一節電池的電壓、電流、容量、運行時間、平臺時間等各種參數進行實時監測，記錄和分析相關數據，從而實現分容過程中無人值守，可對記錄數據進行查看和分析第一節電池的曲線趨勢，也可對采集到的數據進行分容并亮燈處理，從而實現電池的等級劃分。

二、功能特點

　　l 二維碼掃描功能，電池根據二維碼查詢數據，可以對接系統；

　　l 具有定時間、電壓、電流、安時等階段轉換方式和按條件自動記錄運行數據功能；

　　l 循環壽命檢測；

　　l 功率、容量、能量檢測；

　　l 功力電池虛擬配組：充放電曲線擬合，電池一致性評估與檢測；

　　l 高倍率充電，放電能力檢測。

三、主要性能

　　1．每臺設備可對400只符合電壓范圍的電池進行恒流恒壓充電和恒流放電測試。

　　2．采用發明專利的恒流-恒壓電源，恒流到恒壓切換無沖擊，特別適合于鋰離子電池充電要求。

　　3．設備采用單片計算機作控制中樞，配合外圍采樣電路，既可由上級計算機控制工作，當連接計算機工作時，可保存所有通道的完整充放電曲線，也可脫離上級計算機，通過控制面板操作，完成恒流或者恒壓充電、恒流放電測試、按時間分選等工作。

　　4．每只電池完全擁有獨立的恒流恒壓源，自成回路互不影響。

　　5．在每個電池夾具上面裝一個發光二極管作為工作狀態顯示，當放電完成后，可用于指示電池容量分選。

　　6．具有掉電保護功能，來電后能接原來的工作流程繼續運行。

　　7．上位機可以設置32個工作參數、400個循環，每臺上位機可以連接1-6臺檢測分容柜（建議5臺以下）。

　　8．配套軟件功能。

　　①　采用圖型操作介面，顯示各電池電壓、電流、時間、容量等數據。并以各種顏色顯示相應工作狀態以及異常情況；

測試系統

②　任意分段電池容量指示（最多100段)

③　可根據電壓、電流、時間的變化條件記錄數據點，組成完整充放曲線數據，曲線數據點時間間隔≦15秒

④　多種條件（容量、時間、開路電壓、放電平臺等）進行電池分選功能；

⑤　自動計算恒流充電比率、容量損耗、放電效率、平均電壓、終止電壓等數數據；

⑥　操作員權限設置，分級操作；

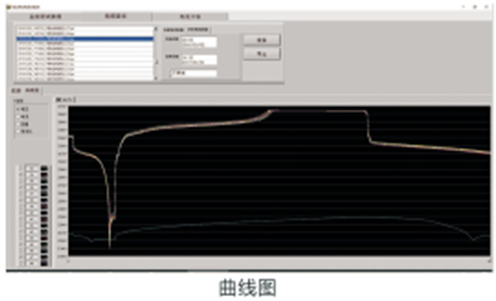

⑦　可顯示充放電曲線圖，循環圖；

測試系統

四、應用場地

l 電芯制造廠

l 電池回收廠

五、系統配置要求

1. 計算機系統最低配置：PII/300以上CPU,64MB以上內存, 6.4GB以上硬盤空間, EGA/VGA, CD-ROM一個，鼠標一個，WicrosoftTM Windows 98以上操作系統， Windows支持的打印機。

2. 計算機系統由用戶自配，并視實際需要確定微機系統的數量。

3. 建議用戶為每臺計算機配備UPS電源，防止在電網停電時損壞計算機或數據。

4. 設備啟動時間瞬間電流較大，用戶為設備配置進線電源開關時，需考慮電源開關的動作電流不低于設備的啟動電流，以免出現開關跳閘現象。
