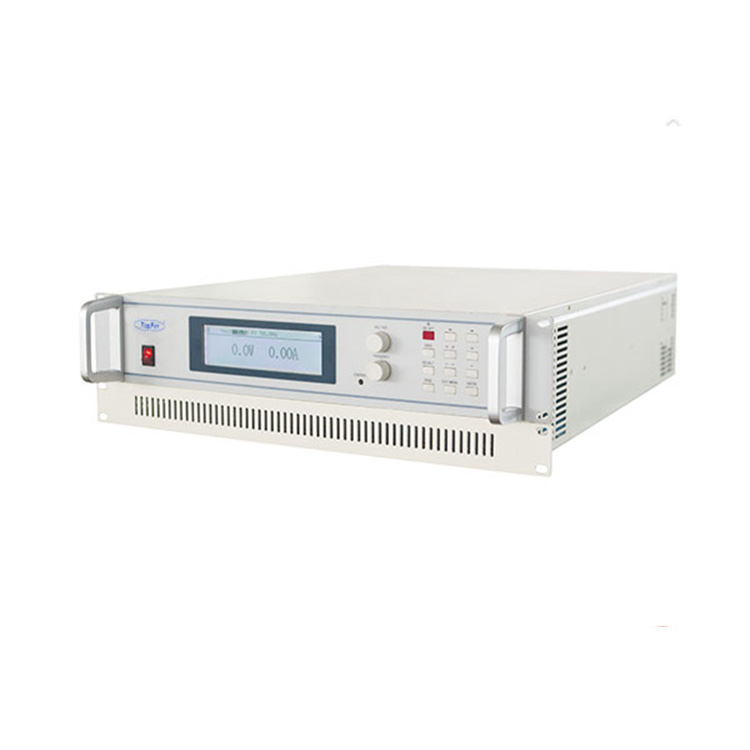

高精度可編程交/直流電源供應器TPAD-100系列

產品參數

型號：TPAD-100系列

類別：智能測量儀器

產品詳情

TPA-200 完全替代 CHROMA 6500

TPAD-100完全替代CHROMA 61500

TPA-100完全替代CHROMA 6100

產品特點

　　先進的脈寬調制技術（SPWM技術）體積小重量輕；

　　具備AC，DC，AC+DC等輸出模式；

　　可編程測試滿足IEC61000-4-11、IEC61000-4-14、IEC61000-4-28 電壓頻率變化測試要求；

　　諧波、間諧波模式可在50Hz/60Hz基礎上疊加2-40次諧波分量，也可疊加15-2400Hz的間諧波分量，滿足IEC61000-4-13諧波、次諧波波形合成測試要求；

　　模擬市電波形失真的能力；

　　可編程控制設定限電壓、限電流；

　　全面的測量功能，包含電流諧波的測量；

　　可編程輸出阻抗測試滿足IEC61000-3-3測試要求；

　　輸出高峰值電流，提供理想的浪涌測試環境；

　　開、關機角度控制；

　　電壓突變同步輸出控制信號；

　　脈沖輸出功能，實現電壓暫降測試和模擬實際電網中的干擾；

　　階梯、序列測試功能滿足電壓、頻率復雜變化測試需求；

　　提供外部模擬信號輸入接口，實現對外部輸入信號的功率放大；

　　整機關鍵技術指標采用多裕度設計理念，電壓應力，電流應力，發熱量都經過嚴格技術論證，并加嚴型式試驗，可靠性高，壽命長。

產品簡介

　　TPAD-100系列高精度可編程交/直流電源供應器可輸出世界各國電網電壓，并依據相關標準法規模擬各國電網正常及異常狀況，適用于實驗室、產線、認證機構、高校、科研院所等高精密，復雜可編程的應用場合，滿足新能源、家電、軍工、航空等行業IEC標準測試，實現產品的設計開發、認證檢測要求。

　　該系列產品輸出品質優越，電壓精度高(0.4%)，電壓失真度低(≤0.3%)，具備多種輸出模式，可實現AC，DC，或AC+DC輸出，為逆變器、開關電源等設備提供精密的電源輸入，并可方便模擬含有直流分量的電網環境。產品能夠輸出6倍峰值電流，實現浪涌測試，并能設置波形啟停角度、電壓及頻率的變化率。該系列產品能夠?qū)崿F(xiàn)復雜可編程功能，完成 IEC61000-4-11 /-4-13/-4-14/-4-28 的法規免疫性測?？删幊梯敵鲎杩构δ芘浜瞎β史治鰞x，可實現IEC61000-3-2/-3-3 諧波電流限制和閃爍的法規測試，是IEC法規測試的最佳選擇。

　　TPAD-100系列可編程交/直流電源供應器的“步進”功能具有編輯瞬間電壓變化的能力，以模擬供電異常突變、短路、抖動等現象?？奢敵龊兄C波或間諧波成分的波形，來模擬供電波形失真。在測量方面，除了基本的電壓電流功率外，還具有浪涌電流、失真度、諧波成分的測量功能。軟件功能含一般操作和法規套用。因為擁有這些特點使得TPAD-100系列適合應用于一般商業產品、電力電子行業、航空電子領域、軍事上與法規測試的運用，且使用于研發、實驗。

　　本系列產品輸出容量從500VA到4KVA，從研發的設計驗證，品質檢驗，到生產測試，提供使用者一個最大的選擇。TPAD-100系列可編程交/直流電源供應器使用脈波寬度調變（PWM)技術，使其能擁有提供6倍于最大額定電流之峰值電流的能力，使得TPAD-100系列成為量測浪涌電流的最佳測試器。

　　TPAD-100系列可編程交/直流電源供應器使用最先進DSP技術，可以提供精確且快速的電力參數及諧波的測量，如電壓均方根值（Vrms)，電流均方根值，真功率(Ture Power)，頻率(Hz)，功率因素(PF)，電流波峰因數(CF)及40倍的電流諧波成分的測量。

　　本產品有強大的波形模擬能力，不論是電壓突變、浪涌模擬，40倍諧波合成來產生失真波形，箝制正弦波等，都可輕易做到，還增加了直流（DC)和交流+直流（AC+DC)兩種輸出模式可供應用，使電壓輸出模擬能力更加強大。TPAD-100系列可編程交/直流電源供應器還提供了一個可輸入外部模擬信號端口，可由任意波形發生器產生模擬信號，并將之放大。

　　因為擁有多功能的可編程波形，TPAD-100系列可編程交/直流電源供應器讓用戶能夠完成IEC61000-4-11/-4-13/-4-14/-4-28的國際電工標準測試，另外可編程的輸出阻抗，如再配合功率分析儀，可做IEC61000-3-2/-3-3諧波電流標準測試。使得TPAD-100系列可編程交/直流電源供應器成為用戶做IEC標準測試之最佳選擇。

　　 TPAD-100系列可編程交/直流電源供應器規格表：

產品名稱		TPAD-100系列可編程交/直流電源供應器
產品型號		TPAD-105	TPAD-110	TPAD-120
測試功能
輸出模式		AC、DC、AC+DC
編程功能		9組8步漸變、階梯、序列測試
波形制式		標準波形、諧波合成、脈沖波形、啟停角度設定波形
交流輸出指標
輸出相數		單相二線+PE
額定功率		500VA	1kVA		2kVA
輸出電壓	低檔	0.0～150.0V(L-N) 額定電壓：125V
	高檔	0.0～300.0V(L-N) 額定電壓：250V
電壓設置精度		精度：≤0.4% 解析度：0.1V
額定電流	低檔	4A	8A		16A
	高檔	2A	4A		8A
峰值電流	低檔	24A	48A		96A
	高檔	12A	24A		48A
輸出頻率		15.0～1000.0Hz
頻率設置精度		精度：≤0.15% 解析度：0.1Hz
電壓失真度		≤0.3%@50Hz/60Hz ≤1.0%@15-1kHz
可編程輸出阻抗幅值		0Ω+200μH～1Ω+1mH
諧波幅值		2-40次
間諧波幅值		15-2400Hz
交流測量指標
電壓測量精度		精度：0.2%FS+0.2%顯示值解析度：0.1V
有效值電流測量精度		精度：0.3%FS+0.4%顯示值解析度：0.1A
峰值電流測量精度		精度：0.6%FS+0.4%顯示值解析度：0.1A
功率測量精度		精度：0.4%FS+0.4%顯示值解析度：0.1W
諧波測量幅值		2-40次
直流輸出指標
額定功率		250W	500W		1kW
輸出電壓	低檔	0.0～212.0V
	高檔	0.0～424.0V
電壓設置精度		精度：±1V 解析度：0.1V
額定電流	低檔	2A	4A		8A
	高檔	1A	2A		4A
遠程接口
通訊接口		標配：RS232 選配：GPIB
輸入?yún)?shù)
輸入相數		單相兩線+PE
輸入電壓范圍		90～250V
輸入頻率范圍		47～63Hz
輸入功率因數		≥0.97
工作環境
工作溫度		0～40℃
存儲溫度		-40～85℃
工作濕度		30～90%RH(非凝露)
體積重量
尺寸(W×H×Dmm)		483×134×610
重量(Kg)		21	22		24
