型號：TPAD-100系列
類別：智能測量儀器
簡介：
TPAD-100系列為單相高性能可編程交流電源，能提供低失真的正弦波以及任意波形輸出，輸出頻率高達1KHz，內置高精度功率測量功能和示波功能，使其具有強大的交流測試以及分析能力。
主要特點和優點：
l 使用先進的脈波寬度調制技術（SPWM），具有輕巧的體積與重量。
l 支持交流（AC）、直流（DC）、交流+直流（AC+DC）輸出模式。
l 可控制輸出波形的起始/停止相位角，可控制電壓、頻率的變動速率。
l 內建豐富的波形庫，包含階梯波（Stair)、削頂正玄波（CSIN)、峰值因數波（CF）、浪涌波（SURGE)、調光波（Dimmer）等特殊波形，還包含30個符合IEC標準的失真波形，還包含4個用戶自定義波形。
l 內嵌功率測量模塊使用16比特高精度ADC，采樣率高達200KHz，能準確捕獲電壓電流的尖峰波形。
l 支持6個電流測量檔位與自動檔位，電流電壓測量精度高達0.2%，可用于產品待機功耗測試。
l 支持示波功能，示波功能支持多種觸發模式，并且能將捕獲到的波形通過USB或以太網上傳到電腦。
l 可測量、Urms、lrms、P、PF、Upk、lpk、VA、VAR、THD、ls（浪涌電流）等20組數據，并且有諧波分析功能。
l 具有LIST、STEP、PULSE，波形合成、間諧波輸出等高級波形輸出模式。
l 可通過前面板U盤接口導入規格和保存數據。
l 支持用于與PC通信的RS232、RS485、USB、以太網、GPIB接口。
波形圖

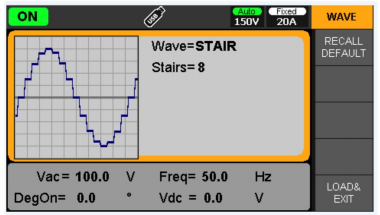

階梯波（Stair) 削頂正玄波（CSIN)

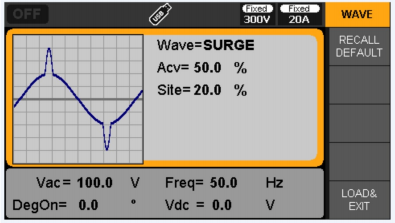

峰值因數波（CF） 浪涌波（SURGE)

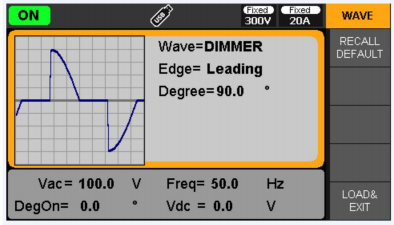

調光波（Dimmer）
TPAD-100系列規格參數（1）：
<td style="width:94.5000pt;padding:0.0000pt 5.4000pt 0.0000pt 5.4000pt ;border-left:1.0000pt solid windowtext; mso-border-left-alt:0.5MODEL | 500VA | 1KVA | 2KVA | ||||
輸入?yún)?shù)規格： | |||||||
輸入電壓 | 90-265VAC (1PH) | 190-265VAC (1PH) | |||||
輸入最大電流 | 8A | 15A | 15A | ||||
輸入功率因數 | ≥0.95 | ≥0.98 | ≥0.98 | ||||
輸出規格 | |||||||
輸出功率規格： | |||||||
輸出功率 | 500VA | 1KVA | 2KVA | ||||
輸出相數 | 單相 | ||||||
輸出電壓規格： | |||||||
電壓范圍 | 0-150VAC/0-300VAC/Auto | ||||||
電壓設定值精度 | 0.1% of RD+0.2% of FS | ||||||
電壓分辨率 | 0.1V | ||||||
總諧波（THD)*1 | <0.3%@50/60Hz；1%maximum to 500Hz，add 0.5%/kHz up 1kHz | ||||||
電源調整率 | 0.1%FS | ||||||
負載調整率*2 | 0.1%FS | ||||||
輸出電流規格： | |||||||
輸出最大電流 （有效值） | 0-150V (L) | 5A | 10A | 20A | |||
0-300V (H) | 2.5A | 5A | 10A | ||||
輸出最大電流 （峰值）CF=4 | 0-150V (L) | 20A | 40A | 80A | |||
0-300V (H) | 10A | 20A | 40A | ||||
輸出頻率規格： | |||||||
輸出頻率范圍 | DC,15Hz-1KHz | ||||||
電壓頻率精度 | 0.1Hz（15-99.9Hz); 1Hz（100-1KHz) | ||||||
頻率溫漂系數 | 100ppm/℃ | ||||||
DC 輸出規格： | |||||||
DC 輸出功率 | 75% of Full load | ||||||
DC 輸出最大電壓 | 212V/424V | ||||||
DC 輸出最大電流 | 3.5A/1.75A | ||||||
簡介：
TPAD-100系列為單相高性能可編程交流電源，能提供低失真的正弦波以及任意波形輸出，輸出頻率高達1KHz，內置高精度功率測量功能和示波功能，使其具有強大的交流測試以及分析能力。
主要特點和優點：
l 使用先進的脈波寬度調制技術（SPWM），具有輕巧的體積與重量。
l 支持交流（AC）、直流（DC）、交流+直流（AC+DC）輸出模式。
l 可控制輸出波形的起始/停止相位角，可控制電壓、頻率的變動速率。
l 內建豐富的波形庫，包含階梯波（Stair)、削頂正玄波（CSIN)、峰值因數波（CF）、浪涌波（SURGE)、調光波（Dimmer）等特殊波形，還包含30個符合IEC標準的失真波形，還包含4個用戶自定義波形。
l 內嵌功率測量模塊使用16比特高精度ADC，采樣率高達200KHz，能準確捕獲電壓電流的尖峰波形。
l 支持6個電流測量檔位與自動檔位，電流電壓測量精度高達0.2%，可用于產品待機功耗測試。
l 支持示波功能，示波功能支持多種觸發模式，并且能將捕獲到的波形通過USB或以太網上傳到電腦。
l 可測量、Urms、lrms、P、PF、Upk、lpk、VA、VAR、THD、ls（浪涌電流）等20組數據，并且有諧波分析功能。
l 具有LIST、STEP、PULSE，波形合成、間諧波輸出等高級波形輸出模式。
l 可通過前面板U盤接口導入規格和保存數據。
l 支持用于與PC通信的RS232、RS485、USB、以太網、GPIB接口。
波形圖
階梯波（Stair) 削頂正玄波（CSIN)
峰值因數波（CF） 浪涌波（SURGE)
調光波（Dimmer）
TPAD-100系列規格參數（1）：
<td style="width:94.5000pt;padding:0.0000pt 5.4000pt 0.0000pt 5.4000pt ;border-left:1.0000pt solid windowtext; mso-border-left-alt:0.5MODEL | 500VA | 1KVA | 2KVA | ||||
輸入?yún)?shù)規格： | |||||||
輸入電壓 | 90-265VAC (1PH) | 190-265VAC (1PH) | |||||
輸入最大電流 | 8A | 15A | 15A | ||||
輸入功率因數 | ≥0.95 | ≥0.98 | ≥0.98 | ||||
輸出規格 | |||||||
輸出功率規格： | |||||||
輸出功率 | 500VA | 1KVA | 2KVA | ||||
輸出相數 | 單相 | ||||||
輸出電壓規格： | |||||||
電壓范圍 | 0-150VAC/0-300VAC/Auto | ||||||
電壓設定值精度 | 0.1% of RD+0.2% of FS | ||||||
電壓分辨率 | 0.1V | ||||||
總諧波（THD)*1 | <0.3%@50/60Hz；1%maximum to 500Hz，add 0.5%/kHz up 1kHz | ||||||
電源調整率 | 0.1%FS | ||||||
負載調整率*2 | 0.1%FS | ||||||
輸出電流規格： | |||||||
輸出最大電流 （有效值） | 0-150V (L) | 5A | 10A | 20A | |||
0-300V (H) | 2.5A | 5A | 10A | ||||
輸出最大電流 （峰值）CF=4 | 0-150V (L) | 20A | 40A | 80A | |||
0-300V (H) | 10A | 20A | 40A | ||||
輸出頻率規格： | |||||||
輸出頻率范圍 | DC,15Hz-1KHz | ||||||
電壓頻率精度 | 0.1Hz（15-99.9Hz); 1Hz（100-1KHz) | ||||||
頻率溫漂系數 | 100ppm/℃ | ||||||
DC 輸出規格： | |||||||
DC 輸出功率 | 75% of Full load | ||||||
DC 輸出最大電壓 | 212V/424V | ||||||
DC 輸出最大電流 | 3.5A/1.75A | ||||||
