TPA-200 完全替代 CHROMA 6500
TPAD-100完全替代CHROMA 61500
TPA-100完全替代CHROMA 6100
輸出范圍:
電壓:0-150V / 0-300V / 自動 (230)
0-150V / 0-300V 并聯 (260)
0-300V / 0-500V 串聯 (260)
0-150V / 0-300V (290)
功率:3000VA, 1? (230)
6000VA, 1? (260)
9000VA, 1? or 3? (290)
功能特點:
內建直接數字頻率合成(DDS)之波形產生器
高精密度電壓、電流、峰值電流、功率、頻率、峰值系數、 功率因數、浪涌電流、視在功率(VA)、虛功率(VAR)等量測功能。
功率因數校正線路,提升輸入端功率因數至0.98以上,符合IEC規范
采用脈寬調制(PWM)技術,使本系列機種體積小、重量輕、輸出端設有輸出繼電器,保護時能自動切斷輸出。具有較高的安全系數用戶可設定默認電壓和頻率,開機后無需編輯即可運行輸出相應的電壓和頻率。
輸出變化時產生TTL訊號,提供自動測試系統使用
本系列交流電源供應器可通過GPIB或RS232接口界面,由計算機遠程控制,具備有并行通訊和串行通訊功能,符合IEEE 488.2和RS232通訊協議。
1、本系列交流電源供應器提供三種功能強大的模式:步進(STEP).脈沖(PULSE)和排序(LIST)模式。用戶通過三種模式的編程可模擬出滿足應用時所需的輸出波形。
2、可編程正弦波、方波及箝制正弦波形 (Clipped Sine) 輸出等。
3、可編程電壓、頻率、相位、限電流及失真仿真功能。
內建30組諧波波形數據庫:

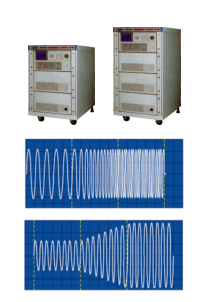

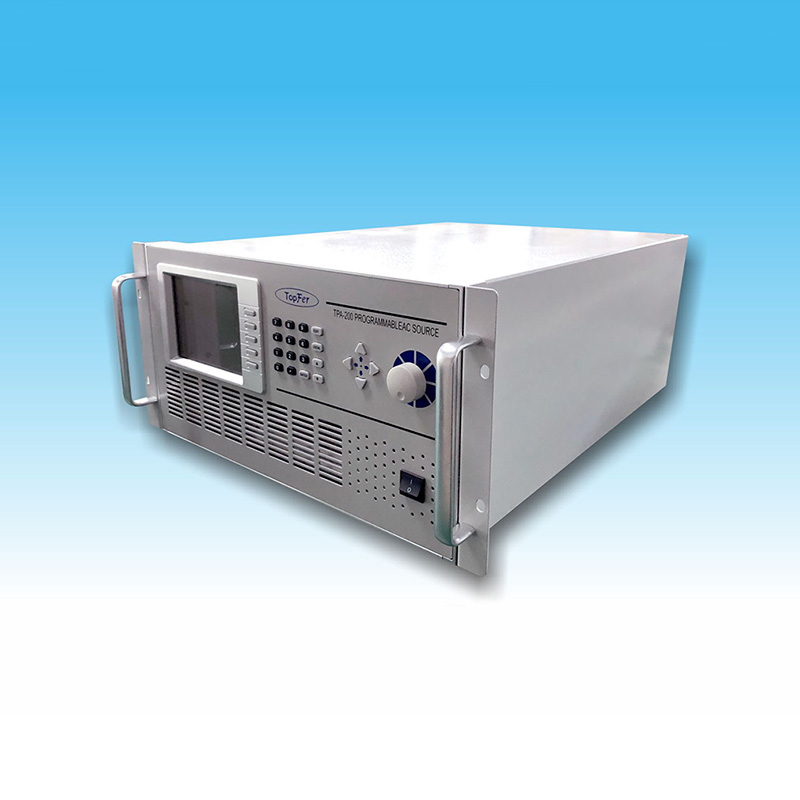

TPA-200可編程交流電源供應器提供給電力電子工程師進行模擬各種交流電源狀態、電源波形失真并進行電力特性的量測與分析。本產品提供了正確有效的測試方案去模擬各種正?;虍惓5碾娫船F(xiàn)象,同時加以量測分析,為一整合性電源測試分析設備,充份適應于研發特性分析、生產測試、品保檢驗或自動化系統整合運用。
本系列產品提供電壓0-300V及頻率 15-2000Hz的編程設定能力,應用范圍相當廣泛,除可支持一般商業(47-63Hz)用途外,也可用于航空太空或軍事應用(400Hz),其低頻輸出特性亦可應用于低頻啟動之馬達或空調壓縮機之測試。輸出非常純正的正弦波形,一般可維持在0.5%以下的失真率。
本系列產品內建直接數字頻率合成(DDS)之波形產生器,使其具備極富彈性之波形仿真功能。例如可設定一些失真波形來測試待測物,像可設定箝制正弦波從0%到43%的失真率或0%到100%的振幅。工程師可直接透過面板按鍵實時設定所需電源波形,并可利用大型液晶平面顯示器進行波形預覽或輸出后之電流波形監控,可模擬諸如正弦波、方波及箝制正弦波形,亦可模擬電源瞬斷、突波、相位角度、電壓及頻率之緩升降等特性。除此之外,本系列產品內建30組諧波波形數據庫,提供工程師進行電力電子產品于諧波電源環境下之免疫性測試。
本系列產品設有高精密度電壓、電流、峰值電流、功率、頻率、峰值系數、功率因數、浪涌電流、視在功率(VA)、虛功率(VAR)、等量測機能,使工程師進行設計、測試、分析時,無需依賴其他測試設備,即可輕易完成任何艱巨的測試作業。更可和TPM-300系列功率分析儀搭配,來測試IEC 61000-3-2諧波電流限制和IEC 61000-3-3閃爍。
本系列產品提供簡易前面板操作界面及模擬信號控制及GPIB、RS-232等選購界面,易于整合在各種自動測試設備上,產品本身具備的自我診斷程序設計及過電流、過功率、過溫度等保護線路,使本產品即使在不良的操作環境之下,依然能安穩發揮其功能特點。在全球一致對電力電子產品需能適應日趨不良的電源環境的嚴格要求下,TPA-200系列交流電源供應器的推出,無異為設計、生產、檢驗測試工程師,提供最為有效的協助,亦為產品質量作最佳的保證。
輸出電壓
可變范圍為1-150V/1-300V,分辨率為0.1V,頻率范圍:15-2kHZ,可編程設定,既適合于一般商業用途(47-63HZ),也可以用于航空或軍事用途(400HZ),船舶用電(250HZ)。
輸入特性
AC輸出為190V-254V,頻率范圍:47-63HZ,通過有源濾波和功率因素校正(PFC),功率因素達到0.98以上,并可降低輸入電流及高次諧波,達到節能的效果。
量測功能
可量測輸出的電壓、電流、功率,峰值電流、頻率,波峰因素、功率因素、浪涌電流、視在功率(VA)等。
保護功能
具有以下保護功能:
1、過溫度保護
2、過電流保護
3、過功率保護
4、風扇失效保護
5、短路保護
6、反饋開路保護
7、電源失效保護
輸出開機相位/ 關機相位設定功能
可設定輸出ON相位、輸出OFF相位
存儲功能
可將輸出電壓頻率的設定值及極限值存儲在內存中。因此在進行波形模擬時非常方便。
計算機控制
利用標準的GPIB界面、RS-232界面,可以很方便的組成各種自動控制系統。
TPA-200系列可編程交流電源供應器規格表 |
型號(Model) | TPA-230 | TPA-260 | TPA-290 |
輸出相(Output phase) | 1 | 1(串聯/并聯) | 1 or 3 可選 |
額定輸出(Output Ratings) | | | |
功率 | 3000VA | 6000VA | 3000VA 每相, 9000VA 合計 |
電壓(voltage) |
檔位/相(Range/Phase) | 150V/300V/自動 | 150V/300V/(并聯) 300V/500V(串聯) | 150V/300V |
精度(Accuracy) | 0.2%+0.2%of F.S. | 0.2%+0.2%of F.S. | 0.2%+0.2%of F.S. |
分辨率(Resolution) | 0.1V | 0.1V | 0.1V |
穩定度(Distortion*1) | 1%(15∽45Hz) 0.5%(>45∽500Hz) 1%(>500∽1kHz) 2%(>1k∽2kHz) | 1%(15∽1kHz) | 1%(15∽1kHz) |
源效應(Line Regulation) | 0.1% | 0.1% | 0.1% |
負載效應(Load Regulation*2) | 0.1% | 0.2%(串聯),0.8%(并聯) | 0.2% |
溫度穩定度(Temp.coefficient) | 0.02%per℃ | 0.02%per℃ | 0.02%per℃ |
最大電流/相(Max.Current/Phase) |
有效值(Rms) | 30A/15A(150V/300V) | 60/30/15A(150/300/500V) | 30A/15A(150V/300V) 90A/45A 合計 |
峰值(Peak) | 90A/45A(15∽100Hz) 75A/38A(>100∽1kHz) 60A/30A(>1k∽2kHz) | 180/90/45A(45∽100Hz) 150/75/38A(>100∽1kHz) | 90A/45A(45∽100Hz) 75A/38A(>100∽1kHz) |
頻率(Frequency) |
范圍(Range) | 15∽2kHz | 45∽1kHz | 45∽1kHz |
精度(Accuracy) | 0.15% | 0.15% | 0.15% |
分辨率(Resolution) | 0.01Hz(15∽99.9Hz) 0.1Hz(100∽999.9Hz) 0.2Hz(1k∽2kHz) | 0.01Hz(45∽99.9Hz) 0.1Hz(100∽999.9Hz) | 0.01Hz(45∽99.9Hz) 0.1Hz(100∽999.9Hz) |
額定輸入(Input Ratings) |
電壓范圍(Voltage Range) | 190∽250v,1? | 190∽250v,3? | 190∽250v,3? |
頻率范圍(Frequency Range) | 47∽63Hz | 47∽63Hz | 47∽63Hz |
電流(Current) | 23A max | 23A max./phase | 23A max./phase |
功率因素(Power Factor) | ≧0.98 (滿載下) | ≧0.98 (滿載下) | ≧0.98 (滿載下) |
測量(Measurement) |
電壓/相(Voltage /Phase) | | | |
范圍(Range) | 0∽150V/0∽300V | 0∽150V/0∽300V | 0∽150V/0∽300V |
精度(Accuracy(rms)) | 0.25%+0.1% F.S. | 0.25%+0.1% F.S. | 0.25%+0.1% F.S. |
分辨率(Resolution) | 0.1V | 0.1V | 0.1V |
電流/相(Current/Phase) |
范圍(Range(peak) ) | 0∽140A | 0∽280A | 0∽140A |
有效值精度(Accuracy(rms)) | 0.4%+0.1% F.S. | 0.4%+0.1% F.S. | 0.4%+0.1% F.S. |
峰值精度(Accuracy(peak)) | 0.4%+0.2% F.S. | 0.4%+0.2% F.S. | 0.4%+0.2% F.S. |
分辨率(Resolution) | 0.01A | 0.01A | 0.01A |
功率/相(Power/phase) |
精度(Accuracy) | 1% F.S.(CF<6) | 1% F.S.(CF<6) | 1% F.S.(CF<6) |
分辨率(Resolution) | 0.01W | 0.01W | 0.01W |
頻率(Frequency) | | | |
范圍(Range) | 15∽2KHz | 45∽1KHz | 45∽1KHz |
精度(Accuracy) | 0.01%+2 count | 0.01%+2 count | 0.01%+2 count |
分辨率(Resolution) | 0.01Hz | 0.01Hz | 0.01Hz |
其它(Others) |
效率(Efficiency) | 80% 額定 | 80% 額定 | 80% 額定 |
保護(Protection) | |
溫度(Temperature) | | | |
工作溫度(Operating) | 0∽40℃ | 0∽40℃ | 0∽40℃ |
儲存溫度(Storage) | -40∽+85℃ | -40∽+85℃ | -40∽+85℃ |
安全&EMC(Safety&EMC) | |
外形尺寸(Dimension (H x W x D)) | 221.5×425×567 mm/ | 445×425×567mm/ | 668×425×567 mm/ |
重量(Weight) | 26.4kg/58.15 lbs | 53.8kg/118.50 lbs | 81.2kg/178.86 lbs |
